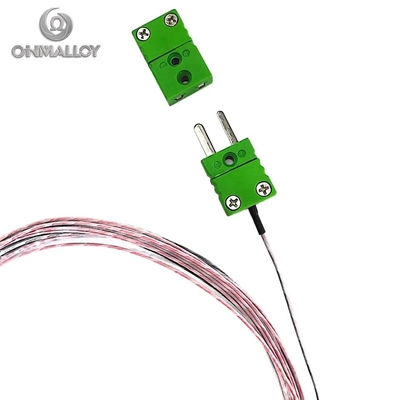

Mini-fiche ANSI de thermocouple de type T vert Cu / Constantan pour capteurs cryogéniques

Fiche mini ANSI verte de thermocouple de type T (Cu/Constantan) pour capteurs cryogéniques

Image de la taille du connecteur de thermocouple de type K de taille moyenne

Savoir-faire sur les connecteurs de thermocouple

Les thermocouples sont disponibles sous diverses formes et tailles. Ils sont fabriqués avec différents diamètres, longueurs, matériaux de gaine, combinaisons des matériaux mentionnés ci-dessus, longueurs de fils conducteurs, etc.

Les formes les plus couramment utilisées sont les billes et les sondes. Les thermocouples en forme de billes sont très peu coûteux et ont un temps de réponse très rapide. Des sondes sont disponibles sur le marché pour mesurer la température dans différentes applications telles que l'industrie, le médical, la science, l'alimentation, etc. Les connecteurs utilisés avec les sondes sont livrés avec des broches rondes, appelées connecteurs standard, ou des broches plates, appelées connecteurs miniatures.

Lors de la sélection du thermocouple pour une application, il faut tenir compte de la plage de température à mesurer, du temps de réponse requis, de la précision et de l'environnement ambiant. En fonction des conditions existantes, on peut sélectionner les bonnes combinaisons de matériaux et la forme appropriée du thermocouple.

Les connecteurs de thermocouple sont une méthode précise et pratique d'interconnexion des composants de détection de température. Utilisez ces connecteurs pour former une chaîne allant de l'extrémité de mesure du capteur de température à l'hôte ou à l'instrument. Il est important que tous les composants de la chaîne soient fabriqués dans le même matériau de thermocouple pour éviter toute modification ou distorsion du signal d'origine. Pour ce faire, les broches du connecteur de thermocouple sont fabriquées dans le même matériau que le thermocouple utilisé pour connecter ou compenser le matériau. Le type de thermocouple est clairement imprimé sur le boîtier du connecteur et est également marqué de couleurs pour une identification facile. Ouvrez le connecteur, puis utilisez deux clips de vis de fixation pour simplement serrer le fil du thermocouple en place. La fiche du connecteur de thermocouple miniature peut ensuite être insérée dans le connecteur de prise de thermocouple miniature correspondant.
