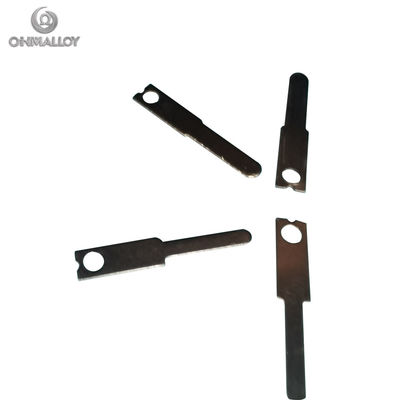

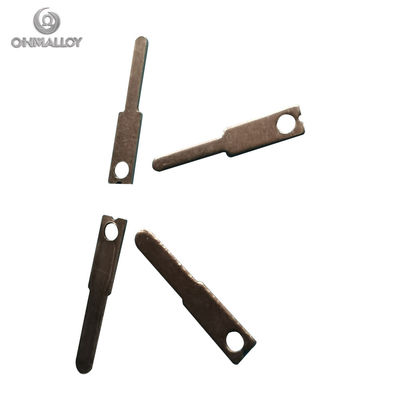

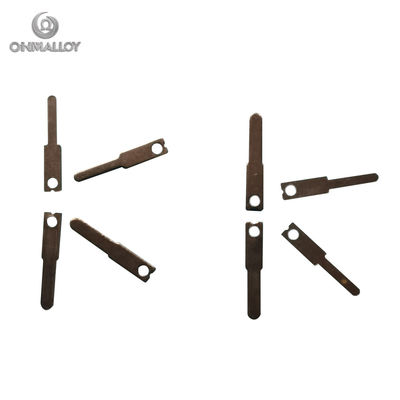

Connecteur de thermocouple de type KP/KN (points de contact chrome-alumel)

Légature de chrome d'aluminium de type KP KN à thermocouple k

1Composition et propriétés du matériau

Désignation de l'alliage des jambes Composition chimique Caractéristiques clés

Résultats positifs (KP)Équivalent chrome Ni 89-91%, Cr 9-10%, Si/Mn ≤ 1% Non magnétique, résistance 0,71 μΩ·m

Négatif (KN)Alumel équivalent Ni 94 à 97%, Al 1,5 à 2,5%, Mn 1,5 à 2,5%, Si ≤ 1% Magnétique, résistance 0,23 μΩ·m

2. Spécifications des performances

Norme/notes sur la valeur des paramètres

Plage de température (grade de fil)À court terme:-200°C à 1 300°CMaximum 1,260°C par CEI 60584-1

À long terme:0°C à 1 100°CPlage de stabilité optimale

Plage de température (extension) de 0°C à 200°CPrécision limitée au-delà de 200°C

Capacités de détection de l'électricitéà 1 000°C par rapport au platine 67 de référence

Précision (classe 1) ±1,5°Cou± 0,4%(> 0°C) Le plus élevé

± 2,5°C(de 200°C à 0°C) Tolérance cryogénique

Résistance aux oxydationsCouche de protection Cr2O3 supérieure au type J/T/E à moins de 1 000 °C

3Compatibilité environnementale et restrictions

Atmosphères recommandées:

• Oxydation: Air, gaz d'échappement de combustion (fourneaux électriques)
• Gases inertes: Argon, azote (performance totale jusqu'à 1 100 °C)

Conditions interdites:

Mécanisme d'atténuation des défaillances de scénario

Gaz contenant du soufre Sulfidation → fragilité Évitez les environnements H2S/SO2

Cycles redox alternatifs Dérive d'étalonnage > 5°C Utiliser le type N dans les applications cycliques

Vacuum > 1 heure (> 800°C) Vaporisation du chrome Exposition maximale de 60 minutes

Atmosphères H2/CO Corrosion par pourriture verte (815 à 1040°C) Tubes de protection en céramique

4. Avantages concurrentiels

• Efficacité en termes de coûts: 30% à 50% moins cher que les types de métaux nobles (R/S/B)
• Dureté au rayonnement: préférée dans les applications nucléaires par rapport au type J
• Durée de vie: 5 fois plus long que le type J à 900°C (oxydation du Fe en J)

5Normes de tolérance de précision

Contextes d'application de la formule de tolérance de classe

Classe 1± 1,5°Cou± 0,004×t de température (°C) Laboratoires d'étalonnage aérospatiale

Classe 2± 2,5°Cou± 0,0075×t de température (°C) Contrôle de processus industriels

Température absolue en °C; degré d'erreur spécial (± 0,4%) disponible pour des besoins de haute précision

Note technique complémentaire

Les meilleures pratiques en matière de connexion:

• Utiliser des fils d'extension en alliage de nickel isolé MgO pour la stabilité des champs électromagnétiques
• Évitez les bornes en cuivre → corrosion galvanique dans les environnements humides

Prévention du vieillissement:

• Le pré-vieillissement à 850 °C pendant 2 heures réduit la dérive des capteurs de précision

Propriétés physiques:

Les biens immobiliersValeur KP Valeur KN

Densité (g/cm3) 8,5 8.6

Résistance à la traction ≥490 MPa ≥390 MPa

L'allongement ≥ 10% ≥ 15%

Les thermocouples sont utilisés dans les processus pour détecter la température et sont connectés aux pyromètres pour l'indication et le contrôle.Le thermocouple et le pyromètre sont conduits électriquement par des câbles d'extension thermocouple / câbles de compensation thermocoupleLes conducteurs utilisés pour ces câbles thermocouple doivent avoir des propriétés thermoélectriques similaires à celles du thermocouple utilisé pour la détection de la température.

Notre usine fabrique principalement des fils, des bandes et des câbles thermocouples, qui sont utilisés dans les instruments de mesure de la température.Nos produits thermocouple sont tous fabriqués en respectant GB et aussi IEC584-3 (norme internationale).

La bande de thermocouple peut être utilisée pour produire la broche creuse du connecteur de thermocouple, la pelle de thermocouple et les contacts du connecteur de thermocouple.

Application du projet
• chauffage ️ brûleurs à gaz pour fours
• réfrigérateur
• Protection du moteur ️ Températures et températures de surface
• Contrôle des températures élevées
