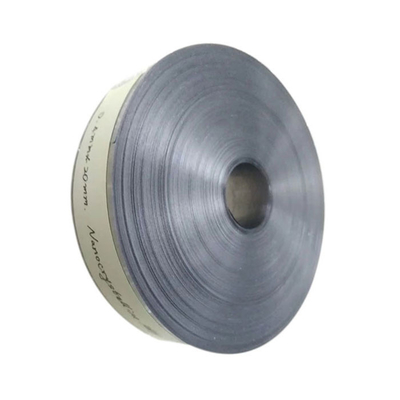

Alliage nanocristallin 1K107 pour transformateur de puissance et transformateur à impulsions
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom: | Rastre de noyau nanocristallin 1K107 Transformateur inducteur Noyau amorphe de fer | Utilisation: | Transformateur inducteur noyau amorphe de fer |
|---|---|---|---|
| Taille: | 10 à 50 mm (personnalisé) | État: | La bande/le ruban/le durcissement |
| Mettre en évidence: | Noyau de fer d'alliage de Nanocrystalline,Pièces de transformateurs à impulsions,1K107 noyau en fer |
||
Alliage nanocristallin 1K107 pour transformateur de puissance et transformateur à impulsions
Domaine d'application:
Transformateur de commutation et transformateur d'impulsion
Transformateur de puissance, courant de précision mutuel de noyau de fer inducteur
Commutateur de protection contre les fuites à induction mutuelle
Inductance de filtration, inductance de stockage, noyau de fer du réacteur électrique
Mode commun EMCinductance et mode différentiel inductance du noyau de fer
réacteur saturable,amplificateur magnétique, tueur de pointes, compresseur d'impulsion noyau en fer et perle magnétique
Caractéristiques:
Très hautInduction magnétique de saturation- réduire le volume du transformateur
Haute perméabilité magnétique faible force de contrainte - améliorer l'efficacité du transformateur,sensibilité mutuelle de l'inducteur, réduire les paramètres de distribution de la bobine
Faible perte - augmentation de la température du transformateur
Bonne stabilité à température - inférieure à 130°C pour un travail à long terme
Un prix inférieur...présente les meilleures performances en termes de coût de tous les matériaux magnétiques souples métalliques
Propriétés typiques
Propriétés physiques deNanocristallinealliage
| Induction magnétique de saturation(Bs) | 1.25T | Dureté (Hv) | 880 |
| Température de Curie (TC) | 560°C | Densité d | 7.2 g/cm3 |
| Ctempérature de cristallisation(Tx) | 510°C | RésistanceR) | 90mW-cm |
| Coefficient de magnétostrition de saturation(Je...s) | Le montant de l'aide est fixé à:- 6 | Plage de température de fonctionnement continue | - 55 à 130°C |
Propriétés magnétiques deNanocristallinealliage
| Type de produit | Arrosage magnétique transversal | Pas de recuit magnétique | Réglage magnétique longitudinal |
| Perméabilité initiale | > 2 × 104 | > 8 × 104 | > 1 × 104 |
| Nombre maximalPerméabilité | > 5 × 104 | > 45 × 104 | > 50 × 104 |
| Induction magnétique résiduelle | < 0,2 T | 0.6 T | > 0,85 T |
| Force de contrainte | Pour les appareils de traitement de l'air | Pour les appareils à combustion | Pour les appareils de traitement de l'air |
| Perte de ferP ((20 kHz, 0,5 T) | Pour les appareils électroniques | < 50 W/kg | Pour les appareils électroniques |
| Perte de ferP ((100 kHz, 0,3 T) | Pour les appareils à sous-alimentation | < 150 W/kg | Pour les appareils électroniques |
| Taux de perte de fer ((-55 °C 125 °C) | < 15% | < 15% | < 15% |
La comparaisonentreNanocristallinealliageetalliage de fer permalloy
| Paramètre de base | Noyau de fer cristallin superfin | Alliage de fer permalloy (1J85) | Ferrite |
| Induction magnétique de saturation Bs(T | 1.25 | 0.75 | 0.5 |
| Induction magnétique résiduelle Br(T | 0.2 à 0.9 | - | 0.20 |
| Coefficient de magnétostrition de saturation (×10)- 6) | < 2 | < 2 | 4 |
| Résistance (mmW-cm) | 80 | 56 | 106 |
| Température de Curie /°C | 570 | 400 | < 200 |
| Perméabilité initiale μ0(G/Oe) | > 8 × 104 | > 8 × 104 | - |
| Perméabilité maximale μ- Je vous en prie(G/Oe) | > 50 × 104 | 60 × 104 | 4x104 |
| Force de contrainte Hc (A/m) | < 2 | < 1 | 6 |
| Perte de fer (20KHz,0.5 T) (W/Kg) | < 35 | - | Je ne veux pas. |
| Perte de fer (50KHz),0.3T) (W/Kg) | < 50 | - | Je ne veux pas. |
