0.2mm*19 Tireur de câble d'extension de thermocouple de type K
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Conducteur: | +Chromel, -Alumel | Diamètre du conducteur: | 20AWG et 16AWG |
|---|---|---|---|
| Matériau d'isolation: | Silice vitreuse | Matériau de la veste: | Silice vitreuse |
| Couleur: | Blanc | Le paquet: | 1000ft/roll |
| La norme: | ANSI96.1 ou CEI 584-2 | ||
| Mettre en évidence: | Cable d'extension de thermocouple de type TWIST K,0.2mm*19 câble d'extension de thermocouple,0Cable d'extension de thermocouple de.2 mm |
||

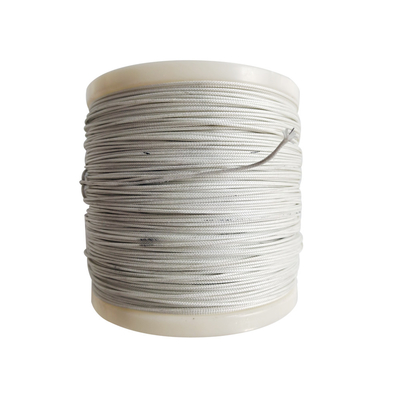

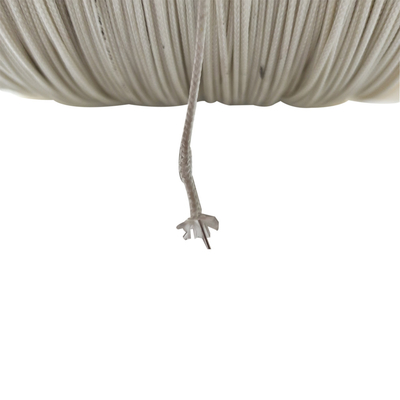

0.2mm*19 câble d'extension de thermocouple de type K à torsion avec isolation en fibre de verre blanche
Les spécifications:
1. Style: Fil de compensation
2. câble à thermocouple J
Classification des fils à thermocouple J
1. niveau de thermocouple (niveau de température élevée). Ce type de fil de thermocouple est principalement adapté pour les thermocouples de type K, J, E, T, N et L et autres instruments de détection de température élevée,capteur de température, etc.
2Ce type de fil de thermocouple est principalement adapté au câble de compensation et au fil d'extension de différents thermocouples de type S, R, B, K, E, J, T,N et L, câble de chauffage, câble de commande, etc.
Variété et indice du thermocouple
| Variété et indice du thermocouple | ||
| Variété | Le type | Plage de mesure ((°C) |
| NiCr-NiSi | Le K. | - 200 à 1300 |
| NiCr-CuNi | E | - 200 à 900. |
| Fe-CuNi | Je | -40 à 750 |
| Cu-Cu | T | - 200 à 350 |
| NiCrSi-NiSi | N | - 200 à 1300 |
| Le NiCr-AuFe0.07 | Le NiCr-AuFe0.07 | - Je vous en prie. |
3. Dimensions et tolérances du fil thermocouple isolé en fibre de verre
Dimensions / Tolérance en mm) : 4,0+/-0.25
Code de couleur et tolérances de calibrage initiale pour le fil thermocouple:
| Type de thermocouple | Code de couleur ANSI | Tolérances d'étalonnage initiales | ||||
| Alliages de fil | Étalonnage | +/- Conducteur |
Vêtement | Plage de température | La norme Limites |
Spécial Limites |
| Le fer ((+) contre Je suis toujours là. |
Je | Blanc/rouge | Brun | 0°C à +285°C 285°C à +750°C |
± 2,2°C ± 0,75% |
± 1,1°C ± 0,4% |
| CHROMEL ((+) contre Je suis désolée. |
Le K. | Jaune/rouge | Brun | -200°C à -110°C - 110°C à 0°C 0°C à +285°C 285°C à +1250°C |
± 2% ± 2,2°C ± 2,2°C ± 0,75% |
± 1,1°C ± 0,4% |
| Le cuivre ((+) contre Je suis toujours là. |
T | Bleu/rouge | Brun | -200°C à -65°C -65°C à +130°C 130°C à + 350°C |
± 1,5% ± 1°C ± 0,75% |
± 0,8% ± 0,5°C ± 0,4% |
| CHROMEL ((+) contre Je suis toujours là. |
E | Pourpre/rouge | Brun | -200°C à -170°C -170°C à +250°C 250°C à +340°C 340°C + 900°C |
± 1% ±1,7°C ±1,7°C ± 0,5% |
± 1°C ± 1°C ± 0,4% ± 0,4% |
Code de couleur et tolérance initiale d'étalonnage du fil d'extension:
| Type d'extension | Code de couleur ANSI | Tolérances d'étalonnage initiales | ||||
| Alliages de fil | Étalonnage | +/- Conducteur |
Vêtement | Plage de température | La norme Limites |
Spécial Limites |
| Fer (+) contre Constantan ((-) | JX | Blanc/rouge | Noir | 0°C à +200°C | ± 2,2°C | ± 1,1°C |
| Les résultats de l'analyse sont publiés dans le rapport annuel annuel annuel. | KX | Jaune/rouge | Jaune | 0°C à +200°C | ± 2,2°C | ± 1,1°C |
| Le cuivre contre Constantan. | TX | Bleu/rouge | Le bleu | -60°C à +100°C | ± 1,1°C | ± 0,5°C |
| CHROMEL (plus) contre Constantan | Les produits | Pourpre/rouge | Pourpre | 0°C à +200°C | ±1,7°C | ± 1,1°C |
Propriétés physiques du PVC-PVC
| Caractéristiques | Isolement | Vêtement |
| Résistance à l'abrasion | C' est bon! | C' est bon! |
| À travers la résistance | C' est bon! | C' est bon! |
| Résistance à l'humidité | C' est excellent. | C' est excellent. |
| Résistance au soudage au fer | Les pauvres | Les pauvres |
| Température de fonctionnement | 105 °C en continu 150 °C unique |
105 °C en continu 150 °C unique |
| Épreuve à la flamme | Auto-extincteur | Auto-extincteur |
