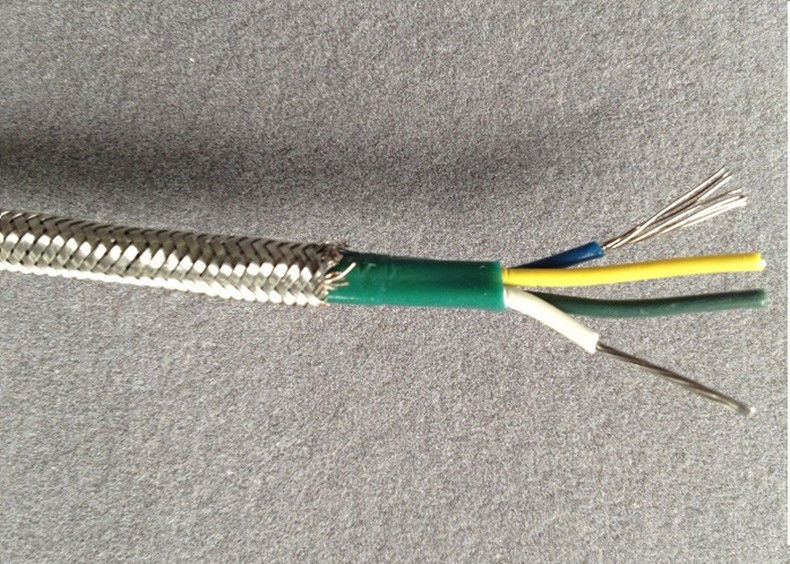

Câble de thermocouple de RDT PT100 avec le CEI de norme ANSI de câble de Kapton de l'acier inoxydable/FEP
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Type: | PT100, RDT | Application: | Matériel électrique |
|---|---|---|---|
| Matériel d'isolation: | PVC, fibre de verre, PFA, le caoutchouc de silicone | Plage de température: | -200~1200 |
| Théorie: | Capteur de température, détecteur à thermocouple | modèle: | RDT Pt100 |
| Mettre en évidence: | type câble de k de thermocouple,Fil nu de thermocouple,fil d'extension de thermocouple |
||
Câble de thermocouple de RDT PT100 avec le CEI de norme ANSI de câble de Kapton de l'acier inoxydable/FEP
1. Caractéristiques :
1. style : Fil de compensation
2. fil de RDT de thermocouple
Classification de fil de RDT de thermocouple
1. thermocouple de niveau (niveau à hautes températures). Ce type de fil de thermocouple est principalement approprié au type de thermocouple K, J, E, T, N et L et tous autres instrument de détection, capteur de température, etc. à hautes températures.
2. fil compensateur de niveau (niveau de basse température). Ce type de fil de thermocouple est principalement approprié au câble et au fil compensateurs d'extension de divers thermocouples du type S, R, B, K, E, J, T, N et L, câble chauffant, câble de commande et ainsi de suite.
Variété et index de thermocouple
Variété et index de thermocouple |
||
Variété |
Type |
Chaîne de mesure (°C) |
NiCr-provisoire |
K |
-200-1300 |
NiCr-CuNi |
E |
-200-900 |
Fe-CuNi |
J |
-40-750 |
Cu-CuNi |
T |
-200-350 |
NiCrSi-provisoire |
N |
-200-1300 |
NiCr-AuFe0.07 |
NiCr-AuFe0.07 |
-270-0 |
2. Dimensions et tolérance de fil de thermocouple isolé par fibre de verre
Dimensions/tolérance millimètre) : 4.0+-0.25
Code couleurs et tolérances initiales de calibrage pour le fil de thermocouple :
| Type de thermocouple | Code couleurs de norme ANSI | Tolérances initiales de calibrage | ||||
| Alliages de fil | Calibrage | +/- Conducteur |
Veste | Température ambiante | Standard Limites |
Spécial Limites |
| Fer (+) contre. Constantan (-) |
J | Blanc/rouge | Brown | 0°C à +285°C 285°C à +750°C |
±2.2°C ± .75% |
±1.1°C ± .4% |
| CHROMEL (+) contre. ALUMEL (-) |
K | Jaune/rouge | Brown | -200°C à -110°C -110°C à 0°C 0°C à +285°C 285°C à +1250°C |
± 2% ±2.2°C ±2.2°C ± .75% |
±1.1°C ± .4% |
| Cuivre (+) contre. Constantan (-) |
T | Bleu/rouge | Brown | -200°C à -65°C -65°C à +130°C 130°C à +350°C |
± 1,5% ±1°C ± .75% |
± .8% ± .5°C ± .4% |
| CHROMEL (+) contre. Constantan (-) |
E | Pourpre/rouge | Brown | -200°C à -170°C -170°C à +250°C 250°C à +340°C 340°C+900°C |
± 1% ±1.7°C ±1.7°C ± .5% |
±1°C ±1°C ± .4% ± .4% |
Code couleurs et tolérance initiale de calibrage pour le fil d'extension :
| Type d'extension | Code couleurs de norme ANSI | Tolérances initiales de calibrage | ||||
| Alliages de fil | Calibrage | +/- Conducteur |
Veste | Température ambiante | Standard Limites |
Spécial Limites |
| Fer (+) contre le Constantan (-) | JX | Blanc/rouge | Noir | 0°C à +200°C | ±2.2°C | ±1.1°C |
| CHROMEL (+) contre l'ALUMEL (-) | KX | Jaune/rouge | Jaune | 0°C à +200°C | ±2.2°C | ±1.1°C |
| Cuivre (+) contre le Constantan (-) | TX | Bleu/rouge | Bleu | -60°C à +100°C | ±1.1°C | ± .5°C |
| CHROMEL (+) contre le Constantan (-) | EX | Pourpre/rouge | Pourpre | 0°C à +200°C | ±1.7°C | ±1.1°C |
3. Taille et référence de matériel d'isolation
| Taille et référence de matériel d'isolation | |||||||
| Type | En coupe (mm2) |
Diamètre | Matériel de veste de matériel d'isolation | Bouclier | |||
| A.W.G. (à un noyau) | millimètre (Multinucléaire) |
||||||
| SC RC AVANT JÉSUS CHRIST KCA KCB KX OR NX JX EX LX | 0,07 | - | 1 x 0,30 | Fibre de verre à hautes températures en céramique de fibre de fibre de silice de mica de quartz fondu de fibre (- 60, +1200ºC) (- 60, +800ºC) (- 60, +650ºC) (- 60, +1000ºC) (- 60, +600ºC) (- 60, +450ºC) PVC de PVC de PolyimideTape/Kapton (- 60, +260ºC) PTFE (- 60, +275ºC) PFA (- 60, +275ºC) FEP (- 60, +205ºC) SiliconeRubber (- 60, +200ºC) (- 25, +105ºC) (- 25, +70ºC) | Tressage de fil d'alliage de Chrome de nickel ; Tressage d'acier inoxydable ; Tressage de cuivre plaque en fer blanc ; bande Wraping d'Aluminium-plastique ; Bande de cuivre Wraping ; Papier d'aluminium Wraping | ||
