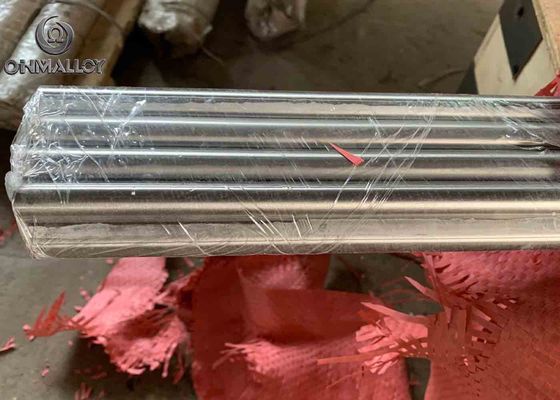

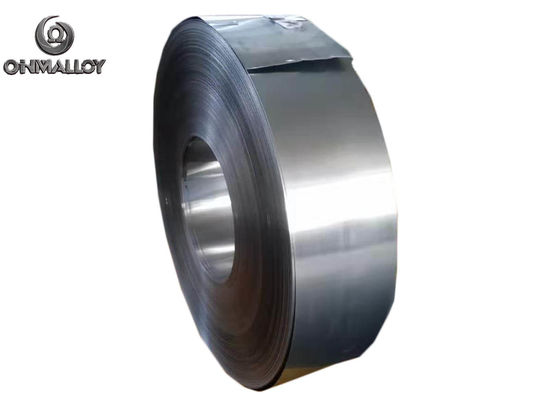

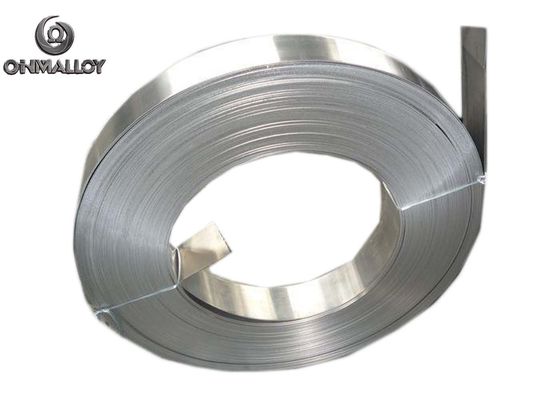

transformateurs initiaux de perméabilité au Permalloy 80 magnétiques doux d'alliages de 1J79 1J85 hauts

1J79 1J85 semblable au matériel de armature magnétique au Permalloy 80 de hauts transformateurs initiaux superbes de perméabilité

Le Permalloy se rapporte à l'alliage de ferronickel, qui a un large éventail de contenu de nickel entre 35% et 90%. La caractéristique la plus importante du Permalloy est sa conductivité magnétique élevée de champ magnétique faible. Leur force saturée d'induction magnétique est généralement entre 0,6 et 1.0T.

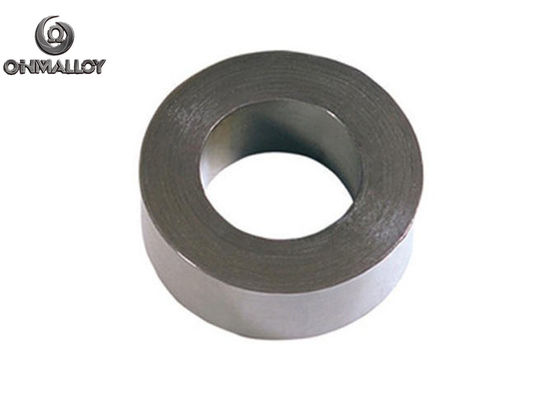

1J85 est employé dans des relais de C.C, des transformateurs de communication et de matériel électronique, des stratifiés de noyau en foulards, des dispositifs de blindage magnétiques, des pièces ou des éléments de contrôle.

représentation 1j85 physique :

Savoir-faire de Permalloy

Après les années 70, afin de répondre aux besoins de l'alimentation d'énergie à haute fréquence de commutation et du développement des technologies d'enregistrement magnétique, il est ajouté par un grand choix d'éléments tels que le tantale, le tantale, le tantale, le tantale, le tungstène, le titane, le silicium et l'aluminium pour gagner une dureté élevée, la résistivité élevée, basse perte de haut alliage magnétique de conductivité en cet alliage de fer au nickel contenant de haut nickel. Par conséquent, le Permalloy deviennent les types les plus performants et l'alliage le plus représentatif dans les alliages magnétiques mous et lui a le plus largement les variétés et les utilisations.

Par des processus appropriés, des propriétés magnétiques peuvent être effectivement commandées, comme la perméabilité initiale dépassant 105, perméabilité maximum dépassant 106, coercivity aussi bas que l'oersted de 2 ‰, coefficient rectangulaire de près de 1 ou de près de 0, le Permalloy avec une structure cristalline cubique face au centre a la bonne plasticité, et peut être transformé en ruban ultra-mince de 1 μm et de diverses formes d'utilisation. Les alliages utilisés généralement sont 1J50, 1J79, 1J85 et ainsi de suite.

application de 1J50 1J79 1J85

La force d'induction magnétique de saturation de 1J50 est légèrement inférieure à celle de l'acier de silicium, mais la perméabilité magnétique est des dizaines de fois plus haute que celle de l'acier de silicium, et la perte de noyau est également 2 à 3 fois inférieure à celle de l'acier de silicium. Si transformé en plus haute fréquence (400 le transformateur | 8000Hz), le courant à vide est petit qui convient à faire de petits plus hauts transformateurs de fréquence au-dessous de 100W.

1J79 a la bonne représentation complète qui convient à faire le transformateur de tension à haute fréquence et basse, le noyau de commutateur de protection de fuite, le noyau commun d'inducteur de mode et le noyau de transformateur de courant.

La perméabilité initiale de 1J85 peut atteindre plus de cent mille (105), qui convient à faire les transformateurs basse fréquence ou à haute fréquence d'entrée et sortie, les inductances communes de mode et les transformateurs de courant à haute précision utilisés dans les signaux faibles.
